两相步进电机驱动器MD-2807

两相步进电机驱动器MD-2807

MD-2807驱动器可通过拨码开关选择运行电流和细分,有16种细分、8种电流选择,具有过压,欠压,过电流流保护,其输入输出控制信号均采用光电隔离。

n  供电电源:20- 80VDC

n  输出电流:拨码开关设定,8 种选择,最大 7.0 安培(峰值)

n  电流控制:PID 电流控制算法

n  细分设置:拨码开关设定,16 种选择

n  速度范围:选配合适的步进电机,最高可达 3000rpm

产品说明 相关下载

MD-2807步进驱动器,基于TI公司32DSP处理芯片的平台,采用内部PID电流控制算法设计,具有优异的性能表现。内置微细分技术使得DN 系列步进驱动器具有低噪音、低振动、低发热和高速大力矩输出的特点,能够很好的适应于步进电机的大部分运用场合。

MD-2807驱动器可通过拨码开关选择运行电流和细分,有16种细分、8种电流选择,具有过压,欠压,过电流流保护,其输入输出控制信号均采用光电隔离。

n  供电电源:20- 80VDC

n  输出电流:拨码开关设定,8 种选择,最大 7.0 安培(峰值)

n  电流控制:PID 电流控制算法

n  细分设置:拨码开关设定,16 种选择

n  速度范围:选配合适的步进电机,最高可达 3000rpm

步进电机驱动器MD-2807特性

n  供电电源:20- 80VDC

n  输出电流:拨码开关设定,8 种选择,最大 7.0 安培(峰值)

n  电流控制:PID 电流控制算法

n  细分设置:拨码开关设定,16 种选择

n  速度范围:选配合适的步进电机,最高可达 3000rpm

n  共振抑制:自动计算共振点,抑制中频振动

n  参数自适应:驱动器初始化自动检测电机参数、优化控制性能

n  脉冲模式:支持方向 & 脉冲,CW/CCW 双脉冲,A/B 正交脉冲输入

n  脉冲滤波:2MHz 数字信号滤波器

n  空闲电流:在电机停止运行后电流自动减半

步进电机驱动器MD-2807性能指标

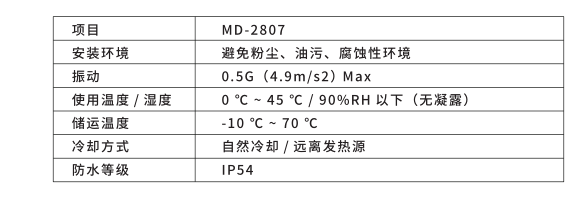

1.  电气指标

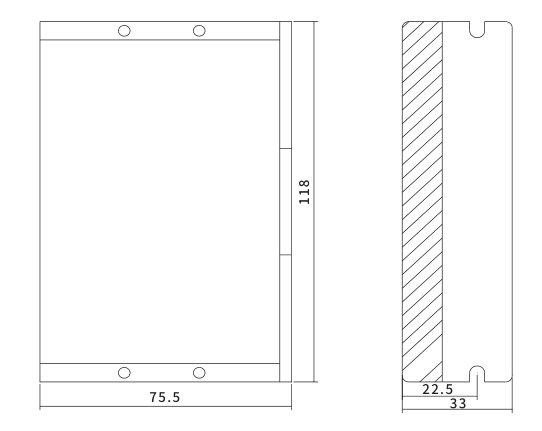

2. 机械尺寸

MD-2807具体使用见右侧下载使用手册参考
