无尘轨道内嵌式螺杆滑台STH100M系列

无尘轨道内嵌式螺杆滑台STH100M系列

山社滑台STH系列产品可满足长行程,高速,高精度的设备应用要求,可做多种用途的电子零件或机械零件的组立,搬运等工位。

等高直线度:轨道嵌入本体后研磨,行走等高直线度可达正负0.02mm

体积更小:宽度缩小,使设备安装所需空间更小;

组装省事方便:不需拆卸钢带,即可由上往下固定或由下往上固定;

特殊钢带设计,不易发尘:本体与滑台底座一体成型,改善原始滑座刚性较差的问题;

保养简单:山社滑台STH全系列皆可外部注油,不需拆盖。

产品说明 相关下载


山社滑台STH100M系列选型参数表

本体宽幅:102mm

位置重复精度:±0.01

最大行程:1050mm

最大负荷:65kg

最高速度:1000mm/s

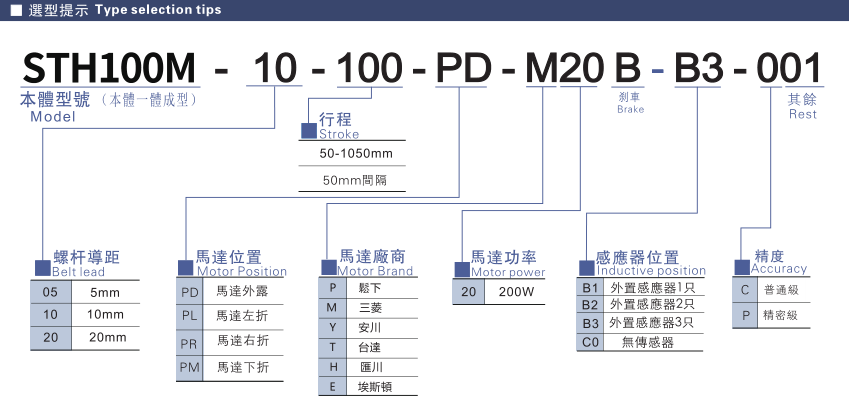

山社滑台选型提示:

山社滑台选型参数:

规格

位置重复精度

±0.01

螺杆导程

5

10

20

最高速度

250

500

1000

最大可搬重量

水平使用

65

40

25

垂直使用

18

10

3.5

定格推力

833

491

274

标准行程

50-1050mm/50间隔

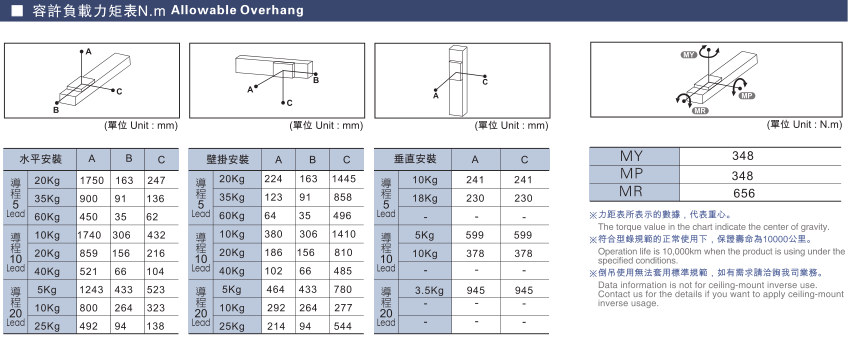

山社滑台容许负载力矩选型参数:

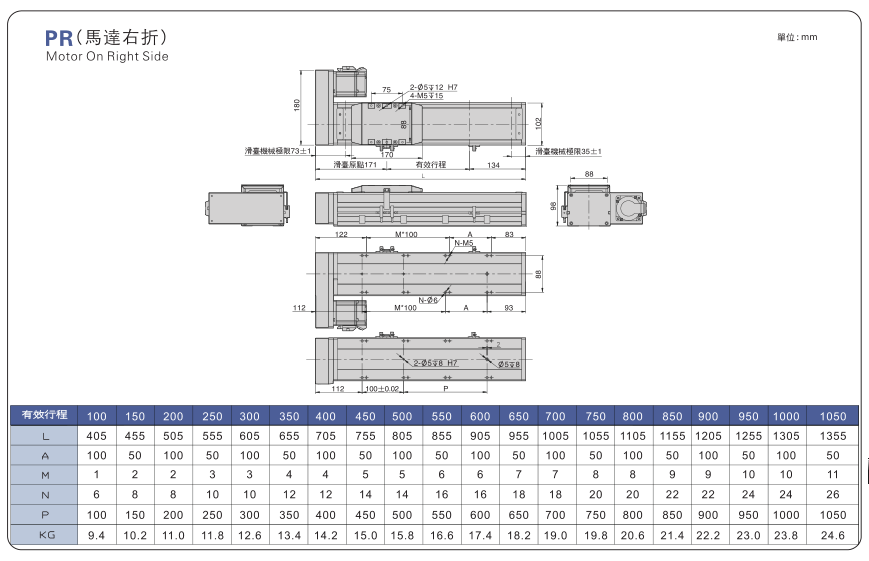

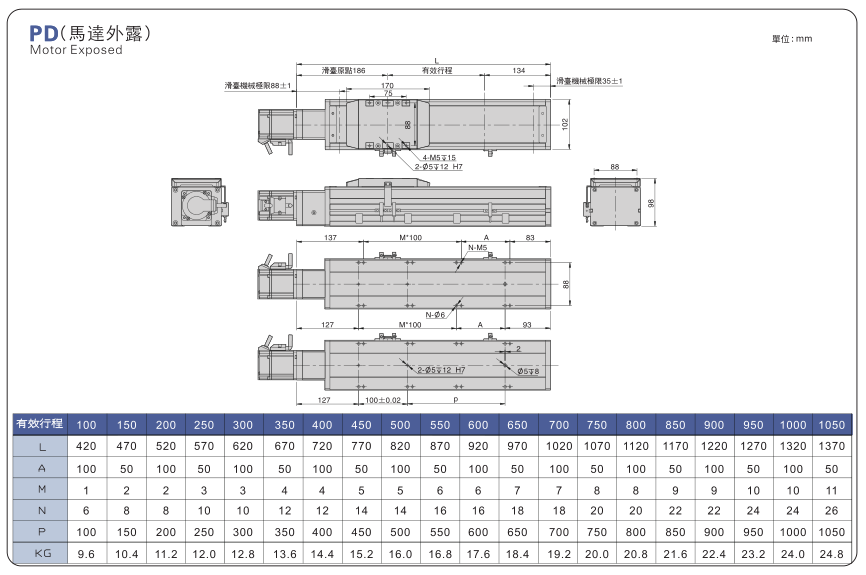

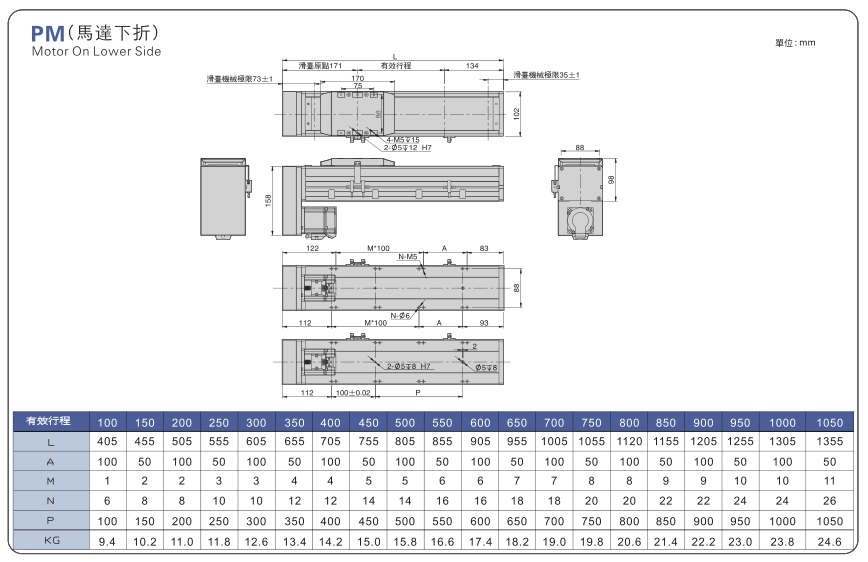

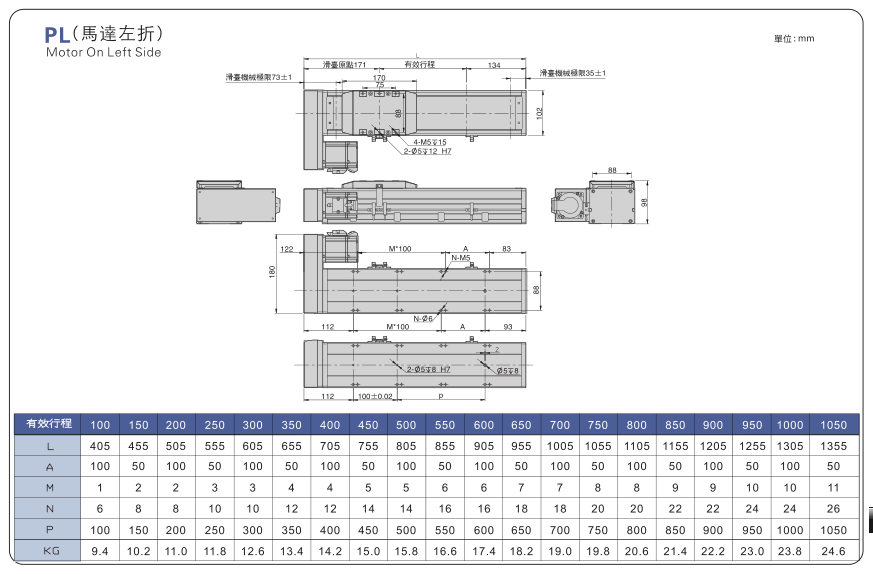

山社滑台STH100M螺杆样式有效行程表
