NEMA34两相86mm步进电机

NEMA34两相86mm步进电机

86mmAP系列二相步进电机,型号:SS3401AP45ASS3402AP45ASS3403AP40A,采用永磁硅钢片及日本NSK原装轴承制造,力矩从2.1N.m-8.9N.m,具有定位精度更高,输出力矩高,响应频率高,运行噪音低,动态特性好等特点及优势,接线方式分为串联与并联两种。

86mm (34系列)--二相混合式步进电机

产品名称:86mm两相步进电机

产品类别:两相步进电机

产品型号:SS3401AP45ASS3402AP45ASS3403AP40A

产品说明 相关下载

■ 86mm两相步进电机选型参数表

型号

接线

电机长度
mm

保持力矩
mNm

线束

歩距角
DEG

电流
A

电阻
OHMS

每相电感
MH

转动惯量
G-CM2

电机重量
KG

SS3401AP45A

串联

66.5

2800

8

1.8

3.18

0.96

66.8

1100

1.6

并联

2800

6.3

0.24

1.7

SS3402AP45A

串联

96

6000

8

1.8

3.18

1.32

10.8

1100

1.6

并联

6000

6.3

0.33

2.7

SS3403AP40A

串联

125.5

8900

8

1.8

2.8

1.94

21.6

2750

3.8

并联

8900

5.6

0.485

5.4


说明:A:单出轴 B:双出轴

■ 86mm两相步进电机驱动器推荐

型号

驱动器推荐

SS3401AP45A

SS3402AP45A

SS3403AP40A

MD-2807

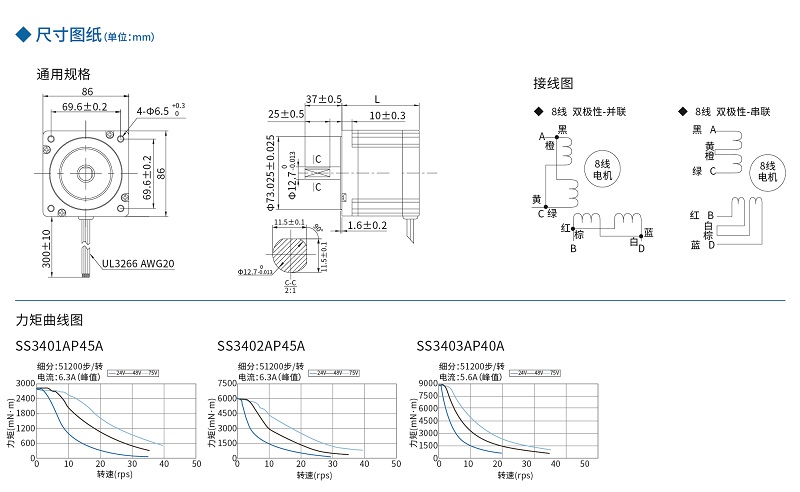

■ 86mm两相步进电机尺寸图纸
