42mm系列闭环步进电机SS1704A20F1000(N)

42mm系列闭环步进电机SS1704A20F1000(N)

山社闭环步进电机及驱动器在保持了步进电机的优良性能的基础上,结合MS系列混合式步进伺服驱动器,采用典型的三环控制方法:位置回路,速度回路,电流回路。兼容步进与伺服的双重优点。多种控制模式,全闭环的设计以其精确的位置及速度控制满足应用要求。闭环步进电机标配1000线编码器。

产品名称:42MM系列闭环步进电机

产品类别:闭环步进电机

产品型号:SS1704A20F1000N   SS1705A20F1000N

低发热,高效

平滑精确

高速相应

大力矩

产品说明 相关下载

■42mm系列闭环步进电机特性

歩距精度:5%

度:80°CMax

环境温度:-20°-+50°C

绝缘电阻:100M Ω Min 500VDC

压:500V AC 1minute

径向跳动:最大0.02mm (450g负责)

轴向跳动:最大0.08mm (450g负责)

■ 42mm系列闭环步进电机选型参数表

型号

步进角

额定电压

额定电流

每相电阻

每相电感

保持转矩

转动惯量

重量

机身长度L

Deg.

V

A

Ω

mH

N.m

g.cm2

Kg

mm

SS1704A20F1000N

1.8

2.6

2.0

1.35

2.9

0.48

77

0.42

67.6

SS1705A20F1000N

1.8

3.6

2.0

1.75

4.0

0.72

110

0.56

79.6

■ 42mm系列闭环步进电机驱动器推荐

型号

驱动器推荐

SS1704A20F1000N

SS1705A20F1000N

MS-2506   MS-2506-R

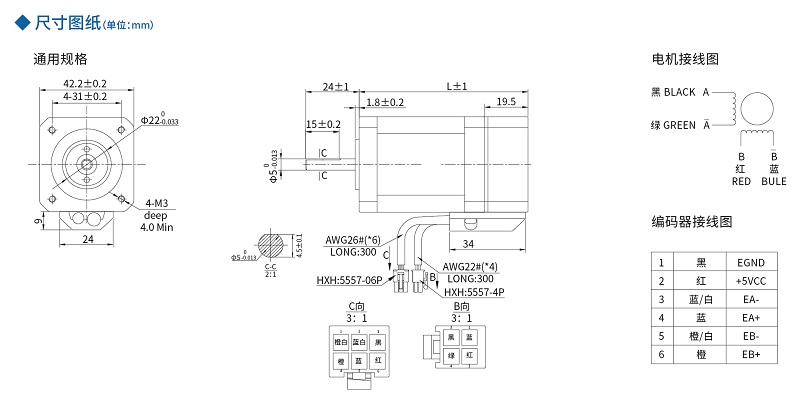

■ 42mm系列闭环步进电机尺寸图及接线图
