SH系列中空旋转平台SH130-18-N/S

SH系列中空旋转平台SH130-18-N/S

中空旋转平台一种全新的旋转负载装置,它集高传动效率,高精度,高刚性,高性价比于一身。综合了伺服马达,凸轮分割器及直驱马达的优势。使用高精度齿轮结构和径向轴承,提高了扭矩的刚性,承载更稳重,搭配伺服电机或者步进电机可做任意角度分割,即可满足分割器无法实现的位数控制,定位精度有可媲美直驱电机,可在短时间内实现惯性负载的定位。

● 通过直接连接可提高可靠性,降低成本可直接工作台及机械手臂安装在旋转平台上
● 可自由选配各品牌步进电机或伺服电机
●无齿隙高精度定位
● 定位精度±0.5arc-min,重复定位精度±5arc-min
● 大口径中空结构

产品说明 相关下载


■ SH130-18-N/S中空旋转平台特性

中空旋转平台一种全新的旋转负载装置,它集高传动效率,高精度,高刚性,高性价比于一身。综合了伺服马达,凸轮分割器及直驱马达的优势。使用高精度齿轮结构和径向轴承,提高了扭矩的刚性,承载更稳重,搭配伺服电机或者步进电机可做任意角度分割,即可满足分割器无法实现的位数控制,定位精度有可媲美直驱电机,可在短时间内实现惯性负载的定位。

● 通过直接连接可提高可靠性,降低成本可直接工作台及机械手臂安装在旋转平台上
● 可自由选配各品牌步进电机或伺服电机
●无齿隙高精度定位
● 定位精度±0.5arc-min,重复定位精度±5arc-min
● 大口径中空结构

■ SH130-18-N/S中空旋转平台性能参数

匹配马达
W

轴承结构

最大轴向力
N

容许转矩
N.m

容许惯性力矩N.m

转动惯量
kg.m2

最大输出转速

RPM

57步进电机/400W

交叉滚子轴承

8400

37

74

15870*10-6

200

回转精度
arc-min

使用温度

旋转平台径向跳动
mm

旋转平台端面跳动
mm

防护等级

精度寿命
h

质量
kg

1±0.5

-25°~+90°

0.005

0.005

IP50

20000

2.5

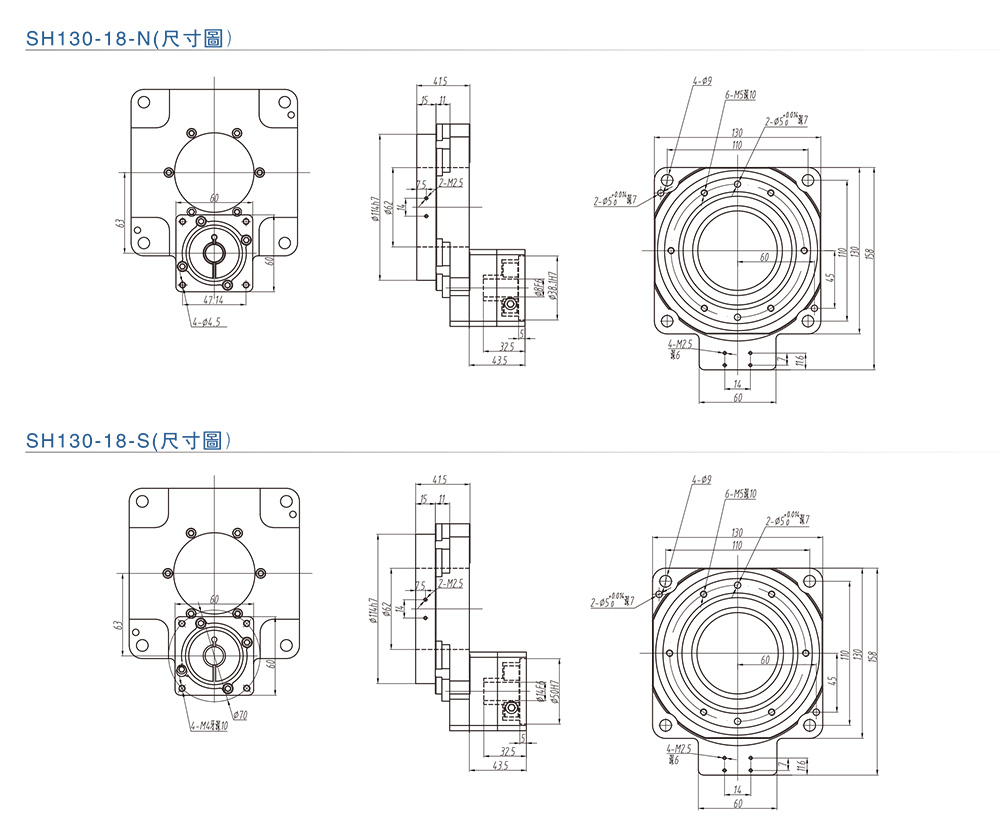

■SH130-18-N/S中空旋转平台尺寸图
