86PG系列行星减速步进电机

86PG系列行星减速步进电机

山社行星减速步进电机有多种替代分割器,DD马达,中空旋转平台方案。节省客户设计,调试,安装和维护成本。多应用于视觉微调、医疗器械等行业。

山社行星减速步进电机优势:

l 一级减速,回转精度≦12弧分

l 二级减速,回转精度≦20弧分

l 低噪声,噪声≦60dB

l 长寿命,寿命到达8000H

型号示例:86PG1600-005

产品说明 相关下载

■86PG系列行星减速步进电机特性

86PG系列行星减速箱步进电机特点:

1. 一级减速,回转精度≦12弧分

2. 二级减速,回转精度≦20弧分

3. 低噪声,噪声≦60dB

4. 长寿命,寿命到达8000H

■ 86PG系列行星减速步进电机选型参数表

型号

基本

步进角

额定

电流

保持

力矩

速度

范围

引线数

减速机

长度L

电机

长度L1

减速比

单出轴

Deg.

A

N.m

r/min

pin

mm

mm

86PG1100-004

0.36

4.5

15.2

0-200

8

89

78.5

1:5

86PG1100-005

0.18

4.5

30.4

0-100

8

89

78.5

1:10

86PG2100-016

0.09

4.5

57.6

0-50

8

112

78.5

1:20

86PG2100-020

0.045

4.5

115.2

0-25

8

112

78.5

1:40

■ 86PG系列行星减速步进电机驱动器推荐

型号

驱动器推荐

86PG1100-004

86PG1100-005

86PG2100-016

86PG2100-020

MD-2807

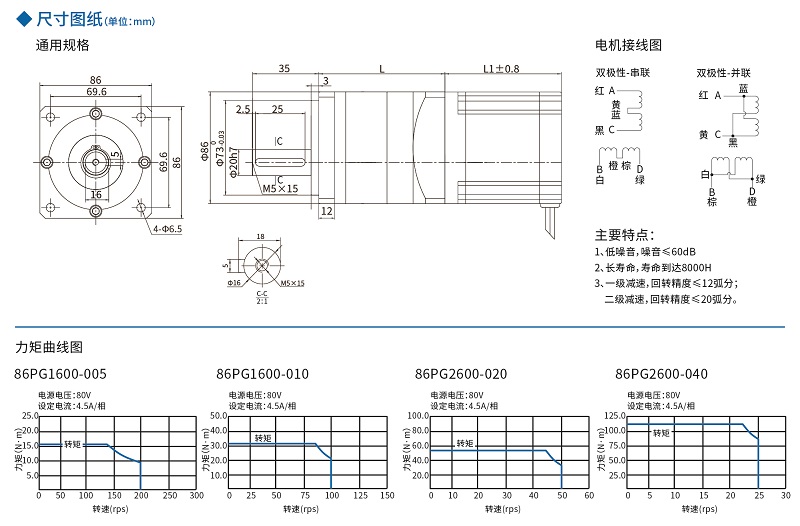

■ 86PG系列行星减速步进电机尺寸图及接线图
